NPT резбииПодпорни конциса два различни индустриални стандарта за свързване, предназначени за напълно различни цели. NPT е стандартът за общи промишлени тръбопроводи, докато Buttress е механична резба с висока-производителност, използвана за тежки-приложения като обвивка на нефтени находища.
Нуждаете се от-надеждност при високо напрежение?Изискайте границите на механичното натоварване за нашата обвивка API BTC (Buttress), за да гарантирате безопасността в сондажа.
NPT резба (Национален тръбен конус)
NPT е най-разпространеният американски стандарт за тръбни резби, предназначен предимно зазапечатване.
Геометрия:Отличава се със симетриченV-формас включен ъгъл от 60 градуса. Резбата е заострена, което означава, че диаметърът се стеснява към края на тръбата.
Принцип на запечатване:Разчита се на ан"намеса"за създаване на печат. Тъй като мъжката резба се завинтва във вътрешната резба, конусът ги кара да се компресират една срещу друга, прекъсвайки пътищата на течове. Обикновено изисква уплътнител като тефлонова лента или лепило за тръби.
Предимства:Опростен дизайн и отлично уплътняване за различни среди под налягане.
Приложения:
Общи промишлени и битови водопроводни инсталации.
Инструменти, клапани и системи за сгъстен въздух.
Системи за транспортиране на течност и газ, при които масивното аксиално напрежение не е фактор.
Подпорна резба (трион/трапецовидна резба)
В нефтената и газовата промишленост резбата Buttress по стандарта API 5CT е известна катоBTC (Buttress Threaded and Coupled). Основната цел на дизайна емеханична якост.
Геометрия:Разполага с асиметричнотрапец (трион)профил. „Натоварващата страна“ (страната, която поема натиска) е почти вертикална (обикновено 3 градуса), докато другата страна е наклонена.
Принцип на проектиране:Този асиметричен дизайн е проектиран да издържаекстремно аксиално напрежение. Вертикалната натоварваща страна предотвратява "издърпването" или изплъзването на резбите под огромно тегло, което позволява здравината на съединението да съответства почти на здравината на тялото на тръбата.
Предимства:Изключително висока якост на опън и устойчивост на срутване, способни да поддържат мили стоманени тръби с тегло стотици тонове.
Приложения:
Корпус за нефт и газ (OCTG):Използва се за поддържане на тежки тръбни колони в дълбоки кладенци.
Тежки машини:Като например големи винтови преси, тежки{0}}крикове и артилерийски противооткатни механизми.
NPT (Национален тръбен конус)конци иПодпоранишките са предназначени за напълно различни цели. Докато NPT е стандартът за общите промишлени водопроводни инсталации, Buttress е високо-ефективна механична резба, използвана в тежки-приложения като корпус на нефтени находища.
Профил на резбата (форма)
NPT резба:Характеристики aV-формас включен ъгъл от 60 градуса. Гребените и корените са леко сплескани (нарязани). Това е симетрична нишка.
Подпорна резба:Характеристики aТрапецовиден (трион)форма. Едната страна на резбата (страната на товара) е почти вертикална (3 до 7 градуса), докато другата страна е наклонена (обикновено 10 до 45 градуса). Това му позволява да се справя с огромна сила в една посока.
Основна функция
NPT резба:Предназначен основно зазапечатване. Това е заострена резба, при която уплътнението се създава от "намесата" между мъжката и женската резба, обикновено изискваща уплътнител като тефлонова лента или лепило за тръби.
Подпорна резба:Предназначен основно заустойчивост-на натоварване и якост на опън. В петролните полета (API BTC) се използва за поддържане на теглото на мили тръби, висящи в кладенец. Може да се справи с огромни сили на „издърпване-навън“, които лесно биха оголили NPT резба.
Приложение
NPT:Използва се в промишлени тръбопроводи с ниско{0}}до-средно налягане, битови водопроводни инсталации, въздушни компресори и инструменти.
Подпора:Използва се вОбшивка за нефт и газ (OCTG), тежко-механични крикове и артилерийски противооткатни механизми. Това е-резба, когато тръбната нишка е изключително тежка или под голямо аксиално напрежение.
Сравнителна таблица
| Характеристика | NPT резба | Подпорна нишка (BTC). |
| Форма | Симетрична "V" форма | Асиметричен трапец |
| Стандартен | ASME/ANSI B1.20.1 | API 5B / 5CT |
| Тип уплътнение | Намеса (метал-към-метал + дрога) | Намеса (механично заключване + дрога) |
| Якост на опън | ниско | Изключително високо |
| Запечатващ гол | Предотвратяване на изтичане на течност/газ | Механична цялост + предотвратяване на течове |
| Обща употреба | Тръби, вентили, фитинги | Корпус и тежки машини |

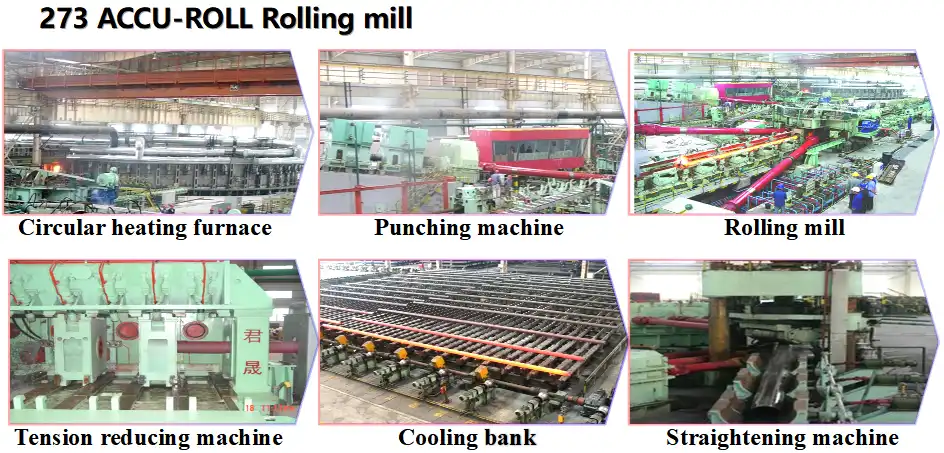

GNEE линия за обработка на опорни нишки
GNEE API 5CT Оборудване за изпитване на опорни резби
Сертификат за опорна резба GNEE OCTG
ЧЗВ
Как да разберете дали резбата е BSP или NPT?
Определяне на разликата междуBSP (британска стандартна тръба)иNPT (Национален тръбен конус)е от решаващо значение, защото те сане е съвместим. Ето как да ги различите:
1. Проверете ъгъла на резбата
NPT:Има а60 градусавключен ъгъл (върховете/долините са по-остри).
BSP:Има а55 градусавключен ъгъл (върховете/долините са по-заоблени).
2. Измерете стъпката (нишки на инч - TPI)
Използвайте уред за измерване на стъпката на резбата. Дори ако диаметрите са подобни, стъпката често се различава:
Пример (размер 1/2"):NPTе 14 TPI, докатоБСПе 14 TPI (Тук съвпадат, но ъгълът е различен!).
Пример (1" размер):NPTе 11,5 TPI, докатоБСПе 11 TPI.
3. Проверете за конусност срещу паралел
NPT:Винагизаострени(тръбата се стеснява в края).
BSP:Може да бъдезаострен (BSPT)илипаралелен (BSPP). Ако резбата е идеално права (като болт), почти сигурно е BSPP.
4. Произход на оборудването
NPT:Често срещани вСАЩ, Канада и Мексико.
BSP:Стандарт вВеликобритания, Европа, Австралия, Нова Зеландия и по-голямата част от Азия.
Какви са предимствата на опорната нишка?
TheПодпора (BTC)резбата е проектирана за максимална механична производителност. Основните му предимства включват:
Изключителна якост на опън:Неговата трапецовидна (асиметрична) форма осигурява превъзходна устойчивост на „издърпване-навън“, позволявайки на връзката да издържи огромното тегло на километри тръба.
Отлична цялост на ставите:Якостта на съединението е почти равна на здравината на самото тяло на тръбата, което я прави надеждна за дълбоки и тежки обсадни колони.
Висока устойчивост на въртящ момент:Може да понесе повече сила на усукване по време на монтаж или въртене в сравнение със стандартните кръгли резби (STC/LTC).
Стабилност на компресия и огъване:Работи по-добре в наклонени или хоризонтални кладенци, където тръбата може да изпита значителни сили на огъване или смачкване.
Издръжливост:По-дебелите, по-плоски нишки е по-малко вероятно да бъдат повредени (кръстосани-резби) по време на обработка на полето в сравнение с по-острите V-резби.
