EUE маслени тръби(Външна тръбопроводна тръба) е индустриалната-стандартна тръба, използвана за транспортиране на нефт и газ от добиващата формация до повърхността. Тя се определя от удебелените си краища, които са предназначени да направят връзката (фугата) толкова здрава, колкото или по-здрава от основното тяло на тръбата.
„Външното разстройство“ (Процесът на коване)
При стандартните тръби нарязването на резби в метала прави стената по-тънка и създава слабо място. За да се предотврати това, EUE тръбите се подлагат на процес на коване, нареченразстройващо:
Краищата на тръбата се нагряват и компресират, за да се направят стенитепо-дебел отвън.
След това нишките се нарязват на тази удебелена част.
Резултат:„Критичната зона“ под резбите има повече метал, което гарантира, че съединението може да издържи огромното тегло на тръбен низ -дълга мили, без да се счупи.
Размери на EUE тръби
| Номинален OD (in) | Тегло (lb/ft) | OD на тръбата (mm) | Дебелина на стената (mm) | ID (mm) | Дрифт Диаметър (mm) | Разстроен OD (mm) | Съединител OD (mm) | Дължина на съединителя (mm) |
| 1.900 | 2.75 | 48.26 | 3.68 | 40.89 | 39.30 | 52.39 | 63.50 | 95.25 |
| 2-3/8 | 4.60 | 60.33 | 4.83 | 50.67 | 48.29 | 65.88 | 77.80 | 123.83 |
| 2-7/8 | 6.40 | 73.03 | 5.51 | 62.01 | 59.61 | 78.58 | 93.17 | 133.35 |
| 3-1/2 | 9.20 | 88.90 | 6.45 | 76.00 | 72.82 | 95.25 | 114.30 | 142.88 |
| 4 | 11.00 | 101.60 | 6.65 | 88.30 | 85.12 | 107.95 | 127.00 | 152.40 |
| 4-1/2 | 12.60 | 114.30 | 6.88 | 100.54 | 97.36 | 120.65 | 141.30 | 155.58 |
Технически спецификации на EUE Thread
| Параметър | Спецификация | Описание |
| Тип резба | API 8 кръг (8-ми) | Заоблени гребени и корени за намаляване на концентрацията на стрес |
| Нишки на инч (TPI) | 8 TPI | Стандартно за 2-3/8" и повече (1,9" използва 10 TPI) |
| Конусност | 1:16 (0,0625 mm/mm) | Еквивалентно на 3/4" на фут (3/4" TPF) |
| Височина на резбата | 1,810 мм (0,0712 инча) | Теоретична дълбочина на профила на резбата |
| Метод на запечатване | Интерференция Fit + Dope | Уплътнението се формира от фланг-до-контакт с фланг и съединение на резбата |
Общи видове стомана и механични свойства
Изборът на материал се основава на дълбочината на сондажа, налягането и корозивните елементи (H2S/CO2).
| Клас стомана | Якост на провлачване (psi) | Якост на опън (psi) | Цветно кодиране | Приложна среда |
| J55 | 55,000 - 80,000 | По-голямо или равно на 75 000 | Една ярко зелена лента | Стандартни плитки до средни кладенци |
| N80-1/Q | 80,000 - 110,000 | По-голямо или равно на 100 000 | Една червена лента | Дълбоки кладенци с по-високи изисквания за натоварване |
| L80-1 | 80,000 - 95,000 | По-голямо или равно на 95 000 | Червени + кафяви ленти | Sour Service (устойчив на H2S) |
| P110 | 110,000 - 140,000 | По-голямо или равно на 125 000 | Една бяла лента | Свръх{0}}дълбоки кладенци с високо{1}}налягане |
Инженерна терминология
Външно разстройство (ЕС):Отнася се до процеса на коване, който увеличава дебелината на стената в краищата на тръбата. Това гарантира, че резбовата връзка е толкова здрава, колкото или по-здрава от тялото на тръбата.
Диаметър на дрейфа:Най-критичният параметър за операции в сондаж. Той представлява "гарантираната" свобода за преминаване на инструменти (помпи, пакери) през тръбите.
Загуба на грим:Намаляването на общата дължина на тръбна връзка, след като е напълно завинтена в съединителя. За 2-7/8" EUE това е приблизително 2,35 инча (59,69 mm).
Гримиращ момент:Силата на въртене, необходима за затягане на връзката. Операторите трябва да следват APIОптимален въртящ моментстойности за предотвратяване на "обръчи" на съединителя (разширяване) или повреда на уплътнението.

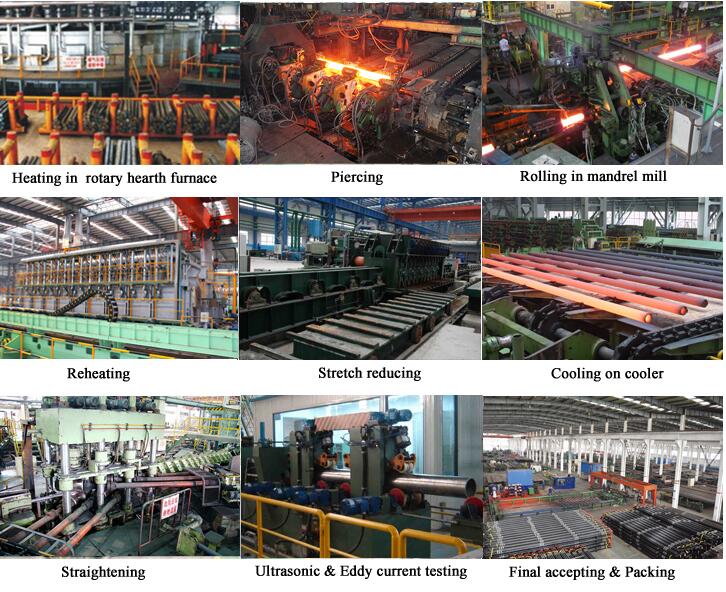

Фабрика за тръби GNEE EUE

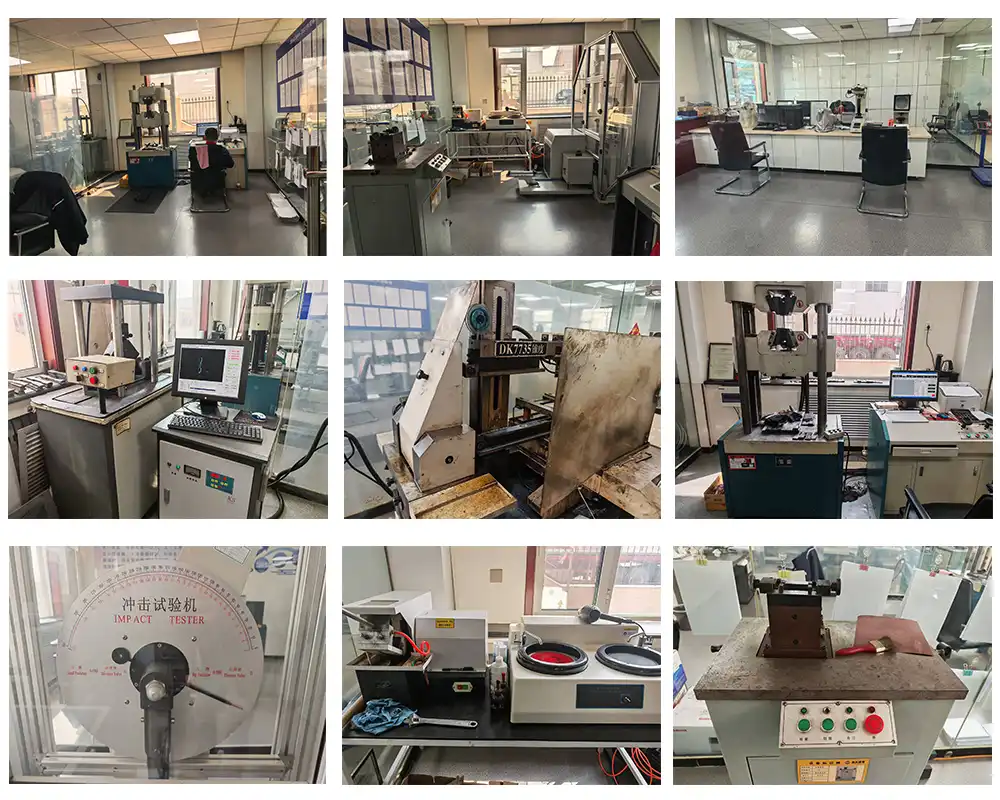

GNEE EUE Оборудване за изпитване на тръби

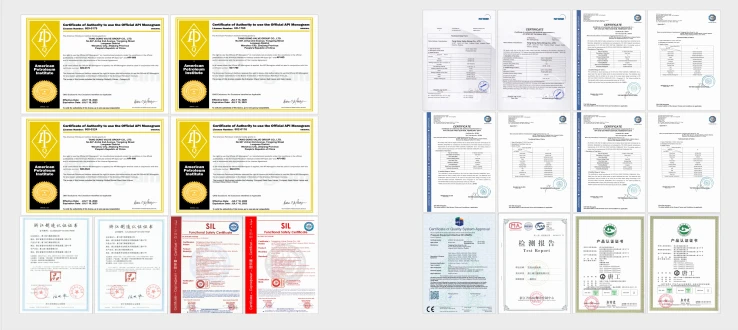

GNEE EUE сертификат за тръби
ЧЗВ
Какво представляват външни разстроени (EUE) нишки?
Външен разстроен край (EUE)резбите са тежкотоварни-връзки, използвани предимно в тръби за добив на нефт и газ.
Ето най-лесният начин да ги разберете:
„Разстроеното“:Преди да се нарежат резбите, се правят краищата на тръбатапо-дебелчрез процес на коване.
Целта:Обикновено нарязването на резби в тръба прави метала по-тънък и по-слаб на съединението. Като се удебелят (разстроят) първо краищата става ставатолкова силен, колкото останалата част от тялото на тръбата.
Дизайнът:Те обикновено се отличават8 кръгли нишки на инч (8-ми). Заоблената форма помага за предотвратяване на повреди по време на сглобяване и намалява напрежението.
Ползата:EUE резбите могат да издържат огромното тегло на тръбен низ, висящ на мили дълбоко в кладенец, и осигуряват надеждно уплътнение при високо налягане.
Каква е разликата между Nue и EUE тръбите?
Основната разлика е вдебелина на краищата на тръбитеи насилата на връзката.
Таблица за сравнение на разликите (EUE срещу NUE)
| Характеристика | EUE (външен разстроен край) | NUE (Не-разстроен край) |
| Краен профил на тръбата | Удебелен/Кован(Краищата са по-дебели от тялото) | Стандартен/Прав(Краищата имат същата дебелина като тялото) |
| Съвместна сила | високо(Съвместна ефективност по-голяма или равна на 100% от тялото на тръбата) | Умерен(Съединението е слабото място, ~60-80% ефективност) |
| Нишки на инч (TPI) | 8 TPI(8-ми) | 10 TPI(10-ти) |
| API код | ЕС | NU |
| Уплътнителна производителност | Отлично; подходящ за среда с високо{0}}налягане | Стандартен; подходящ за ниско/средно налягане |
| Основно приложение | Дълбоки кладенци, кладенци с високо{0}}налягане, стандартни производствени тръби | Плитки кладенци, ниско{0}}натоварени кладенци, комунални/повърхностни линии |
Каква е разликата между външно разстройство и неразположение?
Основната разлика е дали краищата на тръбата саудебелени(ковани) преди резбите да бъдат нарязани.
1. Външно разстройство (EUE)
Формата:Краищата на тръбата са изковани да бъдатпо-дебелот външната страна, отколкото останалата част от тялото на тръбата.
Силата:Тъй като металът е по-дебел, връзката е такавапо-силенотколкото самата тръба. Може да издържа на големи натоварвания и високо налягане, без да щрака резбите.
Темата:Обикновено има8 нишки на инч(8-ми).
2. Не-разстроен (NUE)
Формата:Тръбата еправ. Краищата имат същата дебелина като останалата част от тръбата.
Силата:Нарязването на резби премахва метала от стената на тръбата, което прави връзкатанай-слабото място(около 60-80% от якостта на тръбата).
Темата:Обикновено има10 нишки на инч(10-ти).
